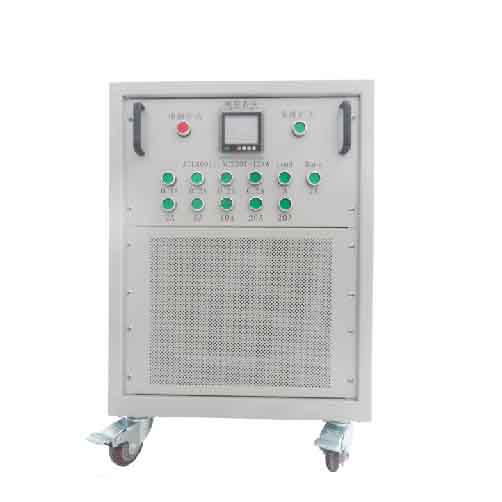

ATL80000-R系列交流测试负载
型号 : ATL80000-R系列交流测试负载
ATL80000-R系列交流测试负载
- 产品特点
- 规格说明
- 资料下载
- 在线询盘
型号Model 80003 80005 80010 80020 80030 80050 80100 80200 80500 容量POWER 3K 5K 10K 20K 30K 50K 100K 200K 500K 测试电压TEST VOLTAGE 三相AC 0-400V/单项AC 0-600V（电压范围可以定制） 测试频率 TEST FR 50HZ/60HZ,400HZ,其余频率可选配 确定功率 可调范围 最小步进 外形尺寸H*D*W（mm） RATEDPOWER ADJUSTABLERANGE 3KW 0.01-3KW 0.01KW 19寸标准机箱 5KW 0.01-5KW 0.01KW 19寸标准机箱 10KW 0.1-10KW 0.1KW 950*550*900 20KW 1-20KW 1KW 950*550*900 30KW 1-30KW 1KW 1050*700*700 50KW 1-50KW 1KW 1600*620*700 100KW 1-100KW 1KW 1600*620*1000 200KW 1-200KW 2KW 1800*800*1000 500KW 1-500KW 5KW 2000*1400*1600 负载性质LOADCHARACTER 可根据客户要求定制感性/阻性/容性负载 电压测量精度VOLTAGEACCURACY 0.5%FS 电流测量精度CURRENTACCURACY 0.5%FS 电压解析度VOLTAGERESOULUTION 0.01﹤100 0.1﹥100 1﹥100 电流解析度CURRENTRESOULUTION 0.01﹤100 0.1﹥100 1﹥100 阻性误差IMPEDANCEERROR 3% 电感有功含量ACTIVEPOWER 5% 互感器精度等级TRANSFORMER 0.5S,可根据要求更换 负载测试参数MESASUREDPARAMETERS 电压、电流、频率、功率、有功、无功、谐波 耐压度DEGREE OF PRESSURE 2200V/分钟 绝缘强度DIELECTRICSTRENGTH F级 出线方式OUTLET MODE 接线柱/接线排/汇流铜柱 控制方式CONTROL MODE 默认方式：手动控制 智能型：触摸屏或者电脑远程控制（可根据客户要求进行升级） 冷却方式Cooling mode 强迫风冷Forced fan cooling 显示系统DISPLAY 升级配置：电脑采集保存电参数测量并可对参数进行分析打印 工作电源POWER 三相AC 380V或单项AC 220V 型号Model 80003 80005 80010 80020 80030 80050 80100 80200 80500 容量POWER 3K 5K 10K 20K 30K 50K 100K 200K 500K 测试电压TEST VOLTAGE 三相AC 0-400V/单项AC 0-600V（电压范围可以定制） 测试频率 TEST FR 50HZ/60HZ,400HZ,其余频率可选配 确定功率 可调范围 最小步进 外形尺寸H*D*W（mm） RATEDPOWER ADJUSTABLERANGE 3KW 0.01-3KW 0.01KW 19寸标准机箱 5KW 0.01-5KW 0.01KW 19寸标准机箱 10KW 0.1-10KW 0.1KW 950*550*900 20KW 1-20KW 1KW 950*550*900 30KW 1-30KW 1KW 1050*700*700 50KW 1-50KW 1KW 1600*620*700 100KW 1-100KW 1KW 1600*620*1000 200KW 1-200KW 2KW 1800*800*1000 500KW 1-500KW 5KW 2000*1400*1600 负载性质LOADCHARACTER 可根据客户要求定制感性/阻性/容性负载 电压测量精度VOLTAGEACCURACY 0.5%FS 电流测量精度CURRENTACCURACY 0.5%FS 电压解析度VOLTAGERESOULUTION 0.01﹤100 0.1﹥100 1﹥100 电流解析度CURRENTRESOULUTION 0.01﹤100 0.1﹥100 1﹥100 阻性误差IMPEDANCEERROR 3% 电感有功含量ACTIVEPOWER 5% 互感器精度等级TRANSFORMER 0.5S,可根据要求更换 负载测试参数MESASUREDPARAMETERS 电压、电流、频率、功率、有功、无功、谐波 耐压度DEGREE OF PRESSURE 2200V/分钟 绝缘强度DIELECTRICSTRENGTH F级 出线方式OUTLET MODE 接线柱/接线排/汇流铜柱 控制方式CONTROL MODE 默认方式：手动控制 智能型：触摸屏或者电脑远程控制（可根据客户要求进行升级） 冷却方式Cooling mode 强迫风冷Forced fan cooling 显示系统DISPLAY 升级配置：电脑采集保存电参数测量并可对参数进行分析打印 工作电源POWER 三相AC 380V或单项AC 220V - 产品图片点击下载
