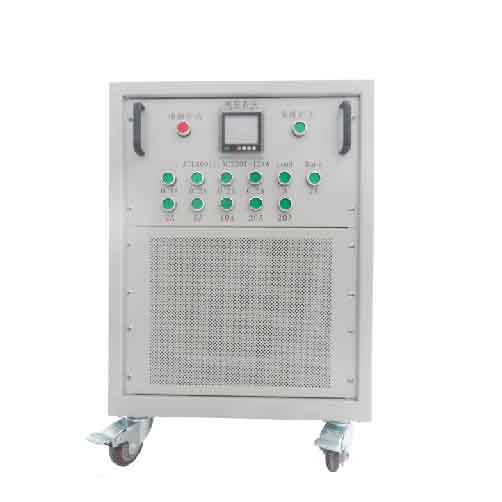

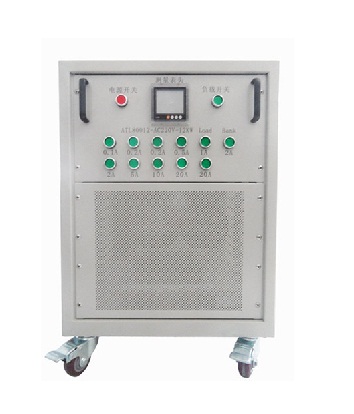

ATL80000系列交流测试负载
型号 : ATL80000系列交流测试负载
ATL80000系列交流测试负载
- 产品特点
- 规格说明
- 资料下载
- 在线询盘
型号Model 80003 80005 80010 80020 80030 80050 80100 80200 80500 容量POWER 3KVA 5KVA 10KVA 20KVA 30KVA 50KVA 100KVA 200KVA 500KVA 测试电压TEST VOLTAGE 恒压恒流可切换 测试频率 TEST FR 恒压时电流变化值 恒流CC 恒流时电压变化值 输入Input 相数Phase 1φ2W≤5K（3φ4W）≥5K 电压Voltage 220V±10%(380V±10%） 频率Frequency 47hz-63hz 输出OUT 电压Voltage 0～3000V内可任选 电压Vrms 电流Current 0～20000A内可任选 电流Arms 控制方式Control mode 电位器调节或触摸控制 输出方式Output mode 可连续调节或一键启动和分段输出 LED显示Display 电压Vrms、电流Arms 占比空DC 电源运行指示 启动状态 电源调整率 LINEARREGULATION 0.1% 负载调整率LOADREGULATION 1% 效率Efficiency ≥92% 波纹HARMONIC T.H.D 双向脉冲方波和平滑直线 电压解析度VOLTAGERESOULUTION 0.01V 电流解析度CURRENTRESOULUTION 0.001/0.01/0.1/1（A） 占空比DUTY CYCLE 正占空比+负占空比=100%（客户可根据需求自由调节）常规：正占空比0-70%，负占空比0-30% 频率Frequency 20-2000HZ、50-5000HZ、5K-10KHZ、10K-20KHZ 20K-40KHZ（频率连续可调，也可根据客户要求定做频率） 测量精度MEASUREMENTACCURACY 电压Voltage 0～100%电压可设定 电流Current 0～100%电流可设定 设定精度SETTINGACCURACY 电压Voltage 0.5%FS 频率Frequency 0.5%FS 保护Protection 过流Over Current 过温 Over Temp 过载 Over Load 短路 Short Circuit 电磁兼容EMC 输入EMC滤波 输入方式IN 接线排 输出方式OUT 接线排（汇流铜排） 运行环境Environment 温度：0℃-45℃相对湿度：0-90%（非凝结状态）海拔：1500m 绝缘电抗Insulation 500Vdc 20MΩ以上 耐压绝缘Voltage insulation 1800Vac/5mA/1分钟 冷却方式Cooling mode 强迫风冷Forced fan cooling 通讯接口IINTERFACE RS232C/485 提供相应通讯协议（选配） 模拟量接口Analog interface 可提供模拟量0-10V/5V/4-20mA控制和反馈信号（选配） 定制功能Customization 电压/电流/外形可定制 体积W×H×D(mm) Inquiry factory 重量KG 15Kg-900Kg 型号Model 80003 80005 80010 80020 80030 80050 80100 80200 80500 容量POWER 3K 5K 10K 20K 30K 50K 100K 200K 500K 测试电压TEST VOLTAGE 三相AC 0-400V/单项AC 0-600V（电压范围可以定制） 测试频率 TEST FR 50HZ/60HZ,400HZ,其余频率可选配 确定功率 可调范围 最小步进 外形尺寸H*D*W（mm） RATEDPOWER ADJUSTABLERANGE 3KW 0.01-3KW 0.01KW 19寸标准机箱 5KW 0.01-5KW 0.01KW 19寸标准机箱 10KW 0.1-10KW 0.1KW 950*550*900 20KW 1-20KW 1KW 950*550*900 30KW 1-30KW 1KW 1050*700*700 50KW 1-50KW 1KW 1600*620*700 100KW 1-100KW 1KW 1600*620*1000 200KW 1-200KW 2KW 1800*800*1000 500KW 1-500KW 5KW 2000*1400*1600 负载性质LOADCHARACTER 可根据客户要求定制感性/阻性/容性负载 电压测量精度VOLTAGEACCURACY 0.5%FS 电流测量精度CURRENTACCURACY 0.5%FS 电压解析度VOLTAGERESOULUTION 0.01﹤100 0.1﹥100 1﹥100 电流解析度CURRENTRESOULUTION 0.01﹤100 0.1﹥100 1﹥100 阻性误差IMPEDANCEERROR 3% 电感有功含量ACTIVEPOWER 5% 互感器精度等级TRANSFORMER 0.5S,可根据要求更换 负载测试参数MESASUREDPARAMETERS 电压、电流、频率、功率、有功、无功、谐波 耐压度DEGREE OF PRESSURE 2200V/分钟 绝缘强度DIELECTRICSTRENGTH F级 出线方式OUTLET MODE 接线柱/接线排/汇流铜柱 控制方式CONTROL MODE 默认方式：手动控制 智能型：触摸屏或者电脑远程控制（可根据客户要求进行升级） 冷却方式Cooling mode 强迫风冷Forced fan cooling 显示系统DISPLAY 升级配置：电脑采集保存电参数测量并可对参数进行分析打印 工作电源POWER 三相AC 380V或单项AC 220V - 产品图片点击下载
